一、ZZV（C）自力式微压调节阀概述
ZZC和ZZV自力式差（微）压调节阀是一种不需要外加能源的执行器产品.可用于公称压力PN01,PN10.差（微）压均可分段调节.从50mm .W.C至0.1MPa.其用途十分广泛。
自力式微压调节阀可用于工业燃烧系统,控制两种物料,如煤气,空气流量配比,以达理想燃烧.用于氢冷发电机组密封油系封.当差压阀的低压端通大气即为微压阀（差压阀负压,端压,力为零）.
二、ZZV（C）自力式微压调节阀特点
该自力式调节阀无需停止生产即可进行设定值的调整; 无填料,阀杆上,下活动时不存在磨擦,上密封绝对可靠; 执行机构敏感地件极为灵敏,极微小的压力变化会被感测出来; 阀体为四通形式,因面K,B型可通用一种阀体.
当差压阀的低压端通大气即成为微压阀（见图二）ZZC型自力式差压调节阀和ZZV型自力式微压调节阀主要特点为：
三、ZZV（C）自力式微压调节阀型号说明
N：双座
四、ZZV（C）自力式微压调节阀技术参数和性能指标
| 公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 额定流量系数Kv | ZZCP/ZZVP | 5 | 8 | 12.5 | 20 | 32 | 50 | 80 | 125 |
| ZZCN | 53 | 83 | |||||||
| 额定行程（mm） | |||||||||
| 公称压力PN（MPa） | 0.10 1.0 | ||||||||
|
差压调节范围（KPa） 一般设计范围 |
0.5～5.5 5～10 9～14 13～19 18～24 22～28 26～33 31～38 36～44 42～51 49～58 56～66 64～78 76～90 88～100 |
||||||||
| 介质温度（℃） | ≤80 | ||||||||
| 调节精度（％） | ≤10 | ||||||||
|
允许泄漏量 （l/h） |
ZZCP/ZZVP | 硬密封10-4×阀额定容量（Ⅳ级） （GB/T4213-92） 软密封：Ⅵ级 | |||||||
| ZZCN | 5×10-4×阀额定容量（Ⅱ级） （GB/T4213-92） | ||||||||
2、ZZCN差压调节范围为36～44，42～51，49～58，56～66，64～78，76～90，88～100KPa．

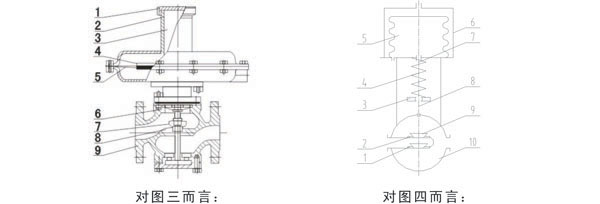

五、ZZV（C）自力式微压调节阀零件材质
| 序号 | 名称 | 材料 | 序号 | 名称 | 材料 | |
| 1 | 封盖 | 2Cr13 | 1 | 上阀座 | 1Cr18Ni9Ti | |
| 2 | 弹簧座 | 45 | 2 | 下阀座 | 1Cr18Ni9Ti | |
| 3 | 弹簧 | 60Si2Mn | 3 | 调节盘 | 2Cr13 | |
| 4 | 托盘 | 1Cr18Ni9Ti | 4 | 弹簧座 | 45 | |
| 5 | 膜片 | ding腈橡胶 | 5 | 波纹管 | 1Cr18Ni9Ti | |
| 6 | 小膜片 | 耐油橡胶 | 6 | 执行机构外腔 | Q235 | |
| 7 | 阀芯 | PTFE | 7 | 推杆 | 2Cr13 | |
| 8 | 阀座 | 1Cr18Ni9Ti | 8 | 阀杆 | 1Cr18Ni9Ti | |
| 9 | 阀体 |
ZG230-450 ZG1Cr18Ni9Ti |
9 | 阀芯 | 1Cr18Ni9Ti | |
| 10 | 阀体 | ZG230-450 |
六、ZZV（C）自力式微压调节阀外形尺寸及重量
|
公称通径 DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
法兰距离L
|
185
|
200
|
205
|
222
|
254
|
276
|
298
|
352
|
|
执行器宽K
|
395
|
|||||||
|
总高度H
|
456
|
465
|
470
|
470
|
480
|
490
|
490
|
510
|
|
导压管接口螺纹
|
M16×1.5
|
|||||||
|
重量Kg
|
12
|
13
|
15
|
17
|
20
|
28
|
38
|
43
|
订货须知：
一、若订货前还未选定型号，请向我们提供您的使用参数：【自力式差微压调节阀】①调节阀名称与参数②调节阀口径的选择③调节阀流量特性选择④调节阀调节速度选择⑤调节阀作用方式选择⑥调节阀泄漏量应满足工艺要求⑦调节阀压差（包括正常工作压差，阀关闭时压差）。
