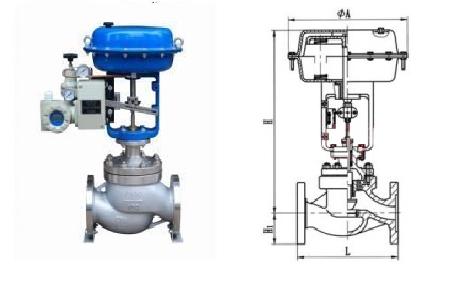

ROBOT气动薄膜式套筒调节阀,罗博特ZJHM气动套筒调节阀,ZJHM薄膜式套筒调节阀,气动薄膜式套筒调节阀，罗博特ZJHM气动薄膜式套筒调节阀产品简介，型号规格，工作原理，主要标准，技术参数，结构图片，规格尺寸表，品牌厂家等资料。

一、罗博特ROBOT气动套筒调节阀概述

罗博特ZJHM气动套筒调节阀（气动精小型套筒调节阀、气动薄膜套筒调节阀），是由多弹簧气动薄膜执行机构和顶导向式直通低流阻单座阀组成。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。是符合IEC标准的新一代通用调节阀产品。

罗博特气动套筒调节阀广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。有标准型、调节切断型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN20~300mm；适用流体温度有-60~+450℃；按温度高低配用不同阀盖可分常温型、高温型和低温型。

ROBOT气动套筒调节阀需要接入气源才可以使用，如果安装现场无气源可以选择电动套筒调节阀。

二、ROBOT气动套筒调节阀结构特点

1、ZJHM型气动套筒调节阀是自动化控制系统中仪表的执行单元，采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，可实现分程控制（段幅信号），从而改变阀门开度位移，达到对流体介质的工艺参数精确调节控制
2、ZJHM型气动套筒调节阀按作用模式可分；
正作用：气闭式-常开型（当信号压力增大时阀位向下位移），《B型》
反作用：气开式-常闭型（当信号压力增大时阀位向上位移），《K型》
3、气动套筒调节阀采用了平衡型阀芯，不平衡力小，操作稳定适用于阀前阀后压差大且泄漏稍大的工作场合。
4、直通低流阻套筒阀阀芯采用了压力平衡式阀芯，（双密封面或单密封面）结构，阀芯为圆柱型，经过精密加工开出一定特性的窗孔，由套筒的内圆导向和顶导向，因而阀杆上不平衡力很小、操作稳定、性能好，是一种力平衡型的调节阀。适用于阀前后两端压差较高的场合，由于阀芯有套筒的侧面导向，受涡流冲击所产生的振动被减弱，故具有噪音低、空化闪蒸作用小、使用寿命长等优点。但阀座泄漏率较单座阀稍大。
5、通过改变阀芯形状的设计；不同的阀芯窗孔形状会得到不同流量特性值：等百分比（对数）性、直线性。

三、ROBOT气动套筒调节阀技术参数

四、ROBOT气动套筒调节阀性能指标

注：本产品执行GB/T4213-92国家标准。

五、气动套筒调节阀零件材料

六、气动套筒调节阀允许差压

注：（1）P－阀门定位器；R－压力继动器。

　　（2）允许压差为阀关闭P2=0状态，△P的最大值。
       （3）最大压差超过1.0MPa,阀塞、套筒表面堆焊硬质合金。

七、气动套筒调节阀执行机构技术参数

订货须知：

一、若订货前还未选定型号，请向我们提供您的使用参数：【气动薄膜式套筒调节阀】①调节阀名称与参数②调节阀口径的选择③调节阀流量特性选择④调节阀调节速度选择⑤调节阀作用方式选择⑥调节阀泄漏量应满足工艺要求⑦调节阀压差（包括正常工作压差，阀关闭时压差）。
