| 产品概述 |
| 罗博特蝶式缓冲止回阀，蝶式缓冲止回阀，HH47、H47XF蝶式缓冲止回阀，HDH47X蝶式缓冲止回阀，H47XF蝶式缓冲止回阀，HH4蝶式缓冲止回阀，蝶式缓冲止回阀用于工业供排水、污水处理厂的水泵出口处，防止管网中介质逆流。自动消除破坏性水锤，从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、流体阻力小、运行平稳、密封可靠、耐冲刷、耐磨损、缓冲性能好等特点，是工业用水和城市排污的最佳产品。 |
| 主要零件材料 |
|
零件名称 |
阀体 | 蝶板 |
| 材料 | 灰铸铁、碳钢 |
灰铸铁、铸钢 球墨铸铁 |
| 密封圈 | 阀杆 | 填料 |
|
丁腈耐油橡胶 氯丁橡胶 |
不锈钢 | 聚四氯乙烯 |
| 主要技术参数 |
|
型号 |
公称通径 DN(mm) |
公称压力 PN(Mpa) |
试验压力ps(Mpa) |
最高工作 压力（Mpa） |
工作温度 | 适用介质 | |
| 壳体 | 密封 | ||||||
| HH47-16、10、25 | 50～1200 | 1.0 | 1.5 | 1.1 | 1.0 | 《80℃（根据用户要求）可达200℃ | 水、弱腐蚀性介质 |
| HH47X、H | 1.6 | 2.4 | 1.76 | 1.6 | |||
| HDH47X | 2.5 | 3.75 | 2.75 | 2.5 | |||

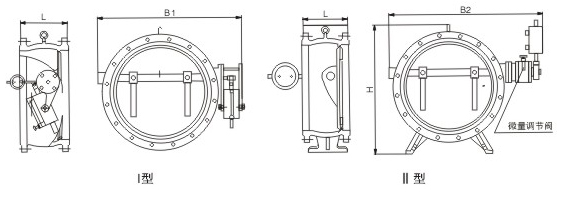

| 主要外形尺寸 | 法兰连接尺寸：PN10、16标准 |
|
型号 |
公称通径 DN |
尺寸 | 型号 |
公称通径 DN |
尺寸 | ||||||
| L | H | B1 | B2 | L | H | B1 | B2 | ||||
|
H47X H47H HH47X |
200 | 230 | 550 | 540 | 600 |
HH47X H47XF HDH47X |
600 | 390 | 1070 | 1090 | 1250 |
| 250 | 250 | 630 | 600 | 700 | 700 | 430 | 1220 | 1200 | 1360 | ||
| 300 | 270 | 690 | 650 | 740 | 800 | 470 | 1320 | 1320 | 1480 | ||
| 350 | 290 | 780 | 710 | 800 | 900 | 510 | 1430 | 1420 | 1580 | ||
| 400 | 310 | 860 | 770 | 870 | 1000 | 550 | 1550 | 1550 | 1700 | ||
| 450 | 330 | 910 | 830 | 920 | 1200 | 630 | 1800 | 1780 | 1950 | ||
| 500 | 350 | 980 | 900 | 1000 | 1400 | 710 | 1980 | 2000 | 2175 | ||
