| 产品概述 |
| 罗博特HQ41X无磨损球形止回阀，HQ41X无磨损球形止回阀，HQ41X无磨损止回阀，HQ41X球形止回阀，无磨损球形止回阀采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下左右滚动，从而打开或关闭阀门。消声式关闭，不产生水锤，密封性能好。阀体采用全水流通道，流量大，阻力小，水头损失比旋启式小50%。水平或垂直安装均可，可用于冷水、热水、工业及生活用水管网系统中，更适用潜水排水污泵，介质温度为≤80℃。 |
| 主要零件材料 |
| 零件名称 | 材 料 |
| 阀体、阀盖 | 球体、铸钢 |
| 球架、档板 | 球铁、铸钢 |
| 球 体 | 碳钢包橡胶 |
| 主要技术参数 |
| 型号 |
公称压力 （MPa） |
试验压力Ps(MPa) |
阀体、阀盖 材料 |
|
| 壳体 | 密封 | |||
| HQ41X-10 | 1.0 | 1.5 | 1.1 | H200 |
| HQ41X-16 | 1.6 | 2.4 | 1.76 | |

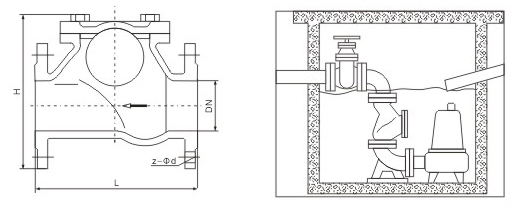

| 主要外形尺寸 | 法兰尺寸PN1.0MPa按GB4216.4-84标准，PN1.6MPa按GB4216.5-84标准 |
| 公称通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L(mm) | 216 | 214 | 293 | 305 | 381 | 403 | 495 | 622 | 698 | 787 |
| H(mm) | 185 | 210 | 245 | 280 | 335 | 400 | 495 | 600 | 715 | 820 |
