| 产品概述 |
| 罗博特HH46/48/49X消声缓闭蝶式止回阀,消声缓闭蝶式止回阀,l罗博特HH46消声缓闭蝶式止回阀,HH48X消声缓闭蝶式止回阀,HH49X消声缓闭蝶式止回阀,HH46X消声缓闭蝶式止回阀可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流，又能有效地限制破坏性水锤，保证管线的使用安全。它具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有较好节能效果等特点。 |
| 主要零件材料 |
|
零件名称 |
阀体 | 阀瓣 | 阀杆、油缸、活塞 | 弹簧 | 阀座 |
| 材料 | 铸铁、铸钢 | 碳钢 | 不锈钢 | 不锈钢 | 丁腈橡胶 |
| 主要技术参数 |
|
公称压力：1.0～2.5Mpa 适用温度：0～80℃（如需要，可达200℃） 公称通径：40～1600mm 法兰标准：GB/T 17241.6 GB/T 9113 缓闭时间：3～60秒 试验标准：GB/T 13927 API598 适用介质：清水、污水、海水 |

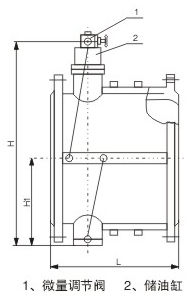

| 主要外形尺寸 | 法兰连接尺寸：按JB/T79-94 |
|
公称压力 PN(Mpa) |
公称通径 DN(mm) |
尺寸（mm） | ||
| L | H | H1 | ||
|
1.0 |
40 | 140 | 200 | 88 |
| 50 | 150 | 215 | 98 | |
| 65 | 170 | 225 | 108 | |
| 80 | 180 | 235 | 118 | |
| 100 | 190 | 280 | 130 | |
| 125 | 200 | 290 | 148 | |
| 150 | 210 | 310 | 172 | |
| 200 | 230 | 350 | 210 | |
| 250 | 250 | 415 | 240 | |
| 300 | 270 | 450 | 264 | |
| 350 | 290 | 480 | 297 | |
| 400 | 310 | 550 | 324 | |
| 450 | 330 | 585 | 351 | |
| 500 | 350 | 640 | 379 | |
| 600 | 390 | 720 | 434 | |
| 700 | 430 | 780 | 491 | |
| 800 | 470 | 840 | 549 | |
| 900 | 510 | 990 | 600 | |
| 1000 | 550 | 1050 | 655 | |
| 1200 | 630 | 1210 | 770 | |
