| 产品概述 |
| 罗博特HH44微阻缓闭止回阀，HH44X微阻缓闭止回阀，微阻缓闭止回阀，HH44Z微阻缓闭止回阀，HH44Z/HH44微阻缓闭止回阀，微阻缓闭止回阀用于给排水管道，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并能有效地减少阀门关闭水锤压力，可保障管网安全运行。它具有阀瓣轻、开度大、节电效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。 |
| 主要零件材料 |
| 零件名称 | 阀体、阀盖 | 阀 瓣 | 阀 轴 |
| 材 料 | 灰铸铁、铸钢 | 橡胶组合件 | 不锈钢 |
| 主要技术参数 |
| 型号 |
公称通径 Dn(mm) |
公称压力 PN(MPa) |
试验压力Ps(MPa) |
最高工作 压力(MPa) |
工作温度 | 适用介质 | |
| 壳体 | 密封 | ||||||
| HH44-10/16/25 | 50~800 | 1.0 | 1.5 | 1.1 | 1.0 |
≤80℃根据 用户要求可 达200℃ |
水、弱腐 蚀性介质 |
| KHH44 | 1.6 | 1.76 | 1.76 | 1.6 | |||
| HH4Z/X | 2.5 | 2.5 | 2.75 | 2.5 | |||

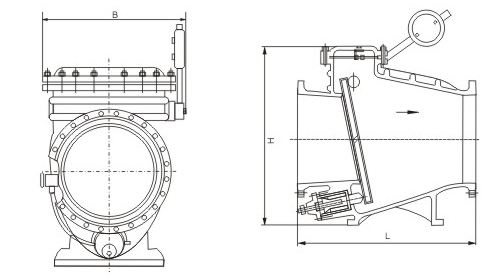

| 主要外形尺寸 | 法兰连接尺寸：按JB/T79-94 |
| 型号 |
公称通径 DN |
尺寸 | ||
| L | H | B | ||
|
HH44T-10 HH44X-10 HH44H-10 HH44T-16 HH44X-16 HH44H-16 HH44T-25 HH44X-25 HH44H-25 |
40 | 200 | 300 | 220 |
| 50 | 230 | 300 | 270 | |
| 65 | 290 | 320 | 290 | |
| 80 | 310 | 354 | 300 | |
| 100 | 350 | 350 | 320 | |
| 125 | 400 | 380 | 340 | |
| 150 | 480 | 500 | 410 | |
| 200 | 500 | 580 | 450 | |
| 250 | 600 | 670 | 550 | |
| 300 | 700 | 730 | 580 | |
| 350 | 800 | 820 | 630 | |
| 400 | 900 | 920 | 700 | |
| 450 | 1000 | 950 | 800 | |
| 500 | 1100 | 1100 | 900 | |
| 600 | 1300 | 1200 | 990 | |
| 700 | 1400 | 1550 | 1120 | |
| 800 | 1500 | 1700 | 1300 | |
