罗博特J41W不锈钢截止阀

【罗博特J41W不锈钢截止阀说明】

不锈钢截止阀系列产品，主要用来切断（或接通）管路介质。适用于化工等行业的硝酸、醋酸等场合。该系列产品按国家标准生产，具有结构先进，工艺性能，各项性能指标达到先进标准水平，该型阀门采用平面密封和锥面密封两种密封型式，可使用于不同工况的介质要求，具有密封性能稳定，使用寿命长。逆时针转动手轮驱使阀杆带动阀瓣及膈膜迅速上升，打开通道使介质顺利通过。

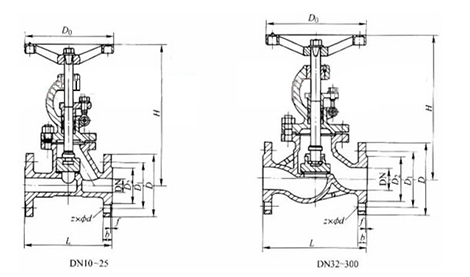

【罗博特J41W不锈钢截止阀结构简图】

J41W不锈钢截止阀结构示意图

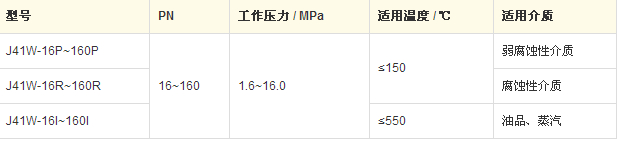

【罗博特J41W不锈钢截止阀性能参数】

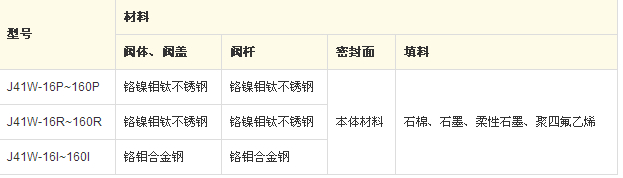

【罗博特J41W不锈钢截止阀零件材料】

【外形及结构尺寸】

DN	L	D	D₁	D₂	b	z*Фd	H	D₀	重量(kg)
10	130	90	60	40	14	4*Ф14	198	120	5
15	130	95	65	45	14	4*Ф14	200	120	5.5
20	150	105	75	55	14	4*Ф14	243	140	7.3
25	160	115	85	65	14	4*Ф14	253	160	8
32	180	135	100	78	15	4*Ф18	280	160	12
40	200	145	110	85	16	4*Ф18	312	200	16
50	230	160	125	100	16	4*Ф18	321	200	16
65	290	180	145	120	18	4*Ф18	325	240	22
80	310	195	160	135	20	4*Ф18	355	240	31
100	350	215	180	155	20	4*Ф18	415	280	45
125	400	245	210	185	22	4*Ф18	460	320	80
150	480	280	240	210	24	8*Ф23	510	360	97
200	600	335	295	265	26	12*Ф23	590	360	169

注释：以上外形尺寸的公称压力为PN16，即1.6MPa
